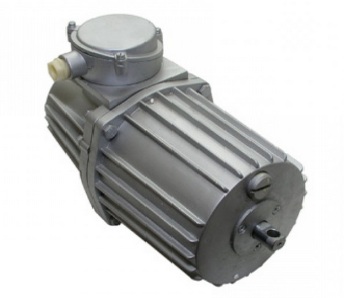

Гидротолкатель ТЭ-30М — гидравлическое устройство применяемое для управления крановыми колодочными тормозами типа ТКГ, ТКТГ, для растормаживания тормоза. При отсутствии электрического питания тормоз заблокирован механически — при помощи пружин, а при подаче напряжения на обмотку, шкив освобождается и механизм разблокируется.
Гидротолкатели предназначены для работы в повторно-кратковременном режиме S3 (ПВ=60%) с частотой включений до 2000 в час, а также в режиме S1 (ПВ=100%) при температуре окружающей среды не выше 35° С.
Гидротолкатели ТЭ-30М используются в грузоподъемных механизмах различного назначения и исполнения для управления приводом тормозного устройства при комплектовании пружинных колодочных тормозов транспортно-подъёмных машин, автоматических приспособлений, для открытия и закрытия задвижек, отверстий, а также для других машин и механизмов.
Гидротолкатели ТЭ-30М устанавливаются на гидравлические колодочные тормоза ТКГ-160 и ТКГ-200, и могут применяться и в других приспособлениях как приводные (силовые) элементы. Конструктивно гидротолкатели состоят из: гидронасоса с двигателем, рабочего цилиндра, поршня и штока.
Гидротолкатель ТЭ-30М технические характеристики.
Номинальное усилие подъема — 300 Н
Максимальное усилие подъема — 480 Н
Ход штока — 32 мм
Номинальная мощность двигателя гидротолкателя ТЭ-30М — 0,16 кВт
Число оборотов двигателя — 2800 об/мин
Масса рабочей жидкости — не более 1,5 литра
Масса толкателя — не более 12,5 кг
Время подъема штока на тормозе, не более — 0,2 сек
Время обратного хода штока на тормозе, не более — 0,2 сек
Гидротолкатель ТЭ-30М работает с колодочными тормозами ТКГ-160, ТКГ-200
Число включений в час — не более 2000
Степень защиты — IP-55
Гидротолкатель ТЭ-30М условия эксплуатации
Номинальное напряжение питания — 380 В
Частота напряжения питания — 50 Гц
Допустимые колебания напряжения от 0,85 до 1,1 Uном.
Допустимая температура эксплуатации гидротолкателей ТЭ-30М — от +35 °С до -20 °С
Климатические факторы внешней среды должны соответствовать исполнению У2 или УХЛ1 по ГОСТ 15150-69;
Окружающая среда не должна содержать взрывоопасных концентраций пыли, паров или газов, а также паров или газов, разрушающих металл, изоляцию и резину;
